Andres Mora

avatar

Cantidad de envíos : 721
Fecha de inscripción : 16/07/2007

MensajeTema: Re: Tiger I Late version Michael Wittmann   Vie 01 Ene 2010, 5:32 am

Arrancando el año, bien temprano, el mismisimo 1ero de Enero!!, Feliz año a todos y que de corazon este año les de mucha salud, lo demas viene solo!!! retomando el tigre comenzamos las correciones, algunas piezas que incluyen el zimmeritt de esta maqueta son similares a las anteriores salvo la superficie rugosa caracteristica de la pasta manteniendo las mismas instrucciones de ensamblado en la maqueta, cuando nos vamos a la parte baja delantera del hull observamos que posterior a la colocacion de la plancha frontal baja con zimmeritt se le añaden las placas laterales protectoras o de refuerzo de la trasmision de las ruedas tractoras (unas placas en forma de angulo que incluye cinco pernos), el problema radica que el zimmeritt se colocaba posterior a su ensamblaje, si se ensambla de acuerdo a las instrucciones es "irreal" ya que la placa queda por encima del Zimmeritt, la correcion es sencilla, se "marca" el lugar donde se ubica la placa en la plancha del hull y se "rebaja" el zimmeritt, al ubicar nuevamente la placa la misma queda a nivel y no por encima, anexo fotos!











Seguimos!

Andres Mora
Dese Duro confused
Volver arriba Ir abajo
Ver perfil de usuario
Andres Mora

avatar

Cantidad de envíos : 721
Fecha de inscripción : 16/07/2007

MensajeTema: Re: Tiger I Late version Michael Wittmann   Vie 01 Ene 2010, 9:55 am

Presentando el tren de rodaje y la correccion de la parte baja del hull con zimmeritt, y pensar que este Tigre tiene menos ruedas que el early!

Seguimos







Andres Mora
Dese Duro confused
Volver arriba Ir abajo
Ver perfil de usuario
Sergio Tschundin

avatar

Cantidad de envíos : 1515
Localisation : Venezuela
Fecha de inscripción : 15/07/2007

MensajeTema: Re: Tiger I Late version Michael Wittmann   Vie 01 Ene 2010, 11:44 am

Epale Andresito... Rolling Eyes Rolling Eyes Rolling Eyes

Ya acomodastes el primer detallito y tienes el tren de rodaje listo por lo que se puede ver, eso es bueno y pa lante... Laughing Laughing Laughing

DESE DURO... Laughing
Volver arriba Ir abajo
Ver perfil de usuario http://www.ruedasycadenas.com.ve
ricardo rivas

avatar

Cantidad de envíos : 1002
Edad : 47
Localisation : caracas, Venezuela
Fecha de inscripción : 20/07/2007

MensajeTema: Re: Tiger I Late version Michael Wittmann   Dom 03 Ene 2010, 8:51 pm

Saludos mi pana, que bueno ver que ya empezaste con el bicho ese…….

Un abrazo.
Volver arriba Ir abajo
Ver perfil de usuario
Andres Mora

avatar

Cantidad de envíos : 721
Fecha de inscripción : 16/07/2007

MensajeTema: Re: Tiger I Late version Michael Wittmann   Miér 06 Ene 2010, 5:57 pm

Seguimos trabajando, es bueno, antes de seguir posteando, aclarar que una de las principales fuentes (cuidado sino la principal) donde citan la mayoria de modificaciones que hay que hacerle al tigre late DML con zimeritt es la espectacular pagina de Armorama, especificamente en un articulo ejemplo de constancia y calidad tanto modelisticamente hablando como por la flamante bibliografia y soporte, escrito por uno de los mejores modelistas que he podido observar y admirar, especificamente el Sr. Phil Appleyard "barkmann424 ( Phil!!!! Thanks a lot of!!!!) la pagina en cuestion es:
http://www.armorama.com/modules.php?op=modload&name=SquawkBox&file=index&req=viewtopic&topic_id=131182&page=1

Se las recomiendo enormemente, nunca he visto un articulo tan excelentemente elaborado relacionado con el tigre (modelisticamente hablando).

Seguimos, una de las principales modificaciones que hay que hacerle al tigre es en la parte trasera del hull, Dragon practicamente vacio toda la pieza con zimmeritt, siendo un total error, ya que el area de salida de los escapes va sin zimmeritt ( Obvio... van cubiertos con los protectores)
si bien es cierto que con una modificacion menor eliminando el zimmeritt y rellenando con Mr surface 1200 el area de los escapes era suficiente, (mas aun considerando que esa parte es practicamente invisible despues de colocar los protectores) particularmente no me senti a gusto, asi pues decidi hacer cirugia mayor, realizando dos implantes sacados de una pieza del hull extra que trae la maqueta (sin Zimmeritt) , a continuacion las fotos, inclui el procedimiento de desmontaje y montaje completo ya que particularmente es la mejor manera que encontre para hacer este tipo de trabajo, a continuacion las fotos:

Pieza completa con zimmeritt



Pieza con zimmeritt eliminado y el anillo "protruido" (hacia afuera y no al ras como debe ser)



Propuesta de armorama rellenado con Mr. surface 1200, aplicable y funcional! mas aun considerando que "toda el area va cubierta"



Particularmente decidi trabajar un poco mas, aqui la pieza extra de hull de donde sacaremos las secciones "sin zimmeritt"



Corte del lado derecho, para hacer todos los cortes y lijados "al ras" se usaron como guia los "tabs" o bases cuadradas en donde van "anclados" los protectores de los escapaes, de hechos y despues de hacer el rebajado de las superficies era lo ultimo que se "picaba "



Marcado del lado izquierdo con zimmeritt




Presentacion piezas lisas



Corte de pieza lisa

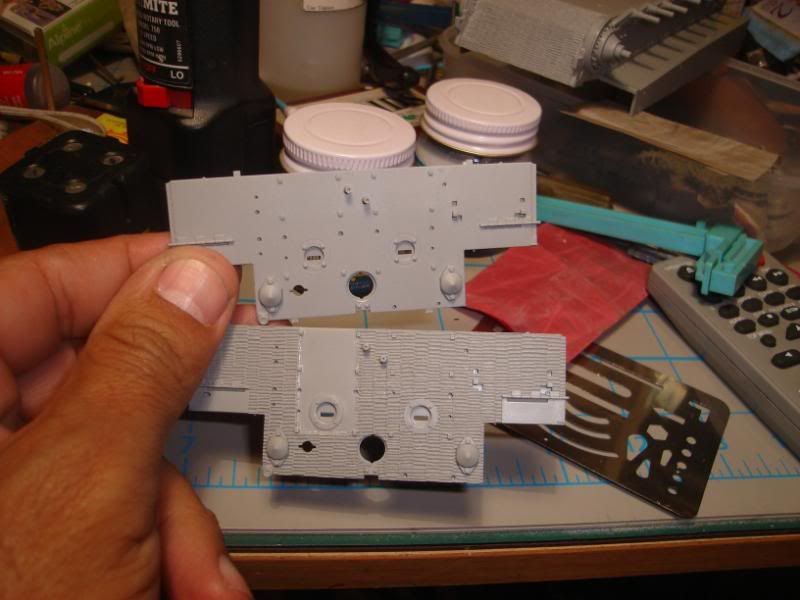

Presentacion pieza lisa en placa con zimmeritt

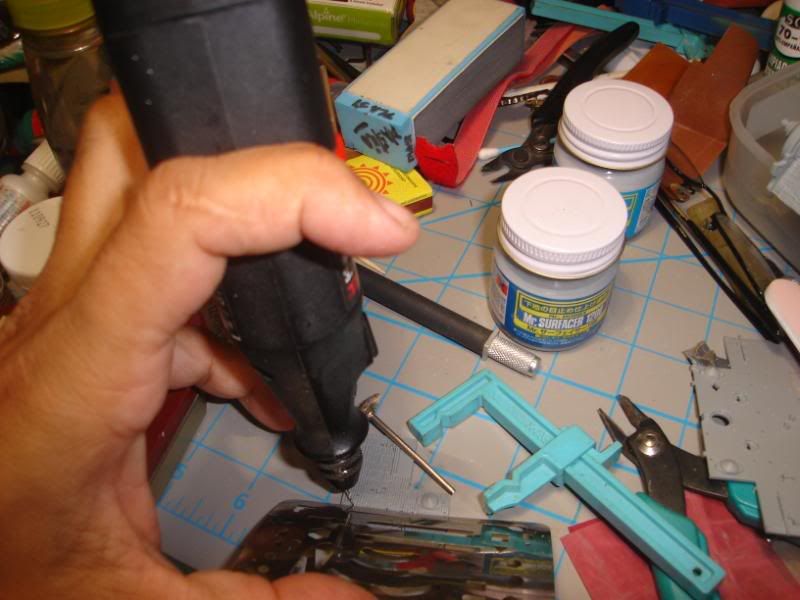

Marcado del corte del lado derecho con dremel


Rebaja



Rebaja con cutter


Rebaja con lima recta











Eliminacion de restos y pulido con cepillo de odontologo (Acabado final antes de pegar la pieza)


Presentacion ambas piezas

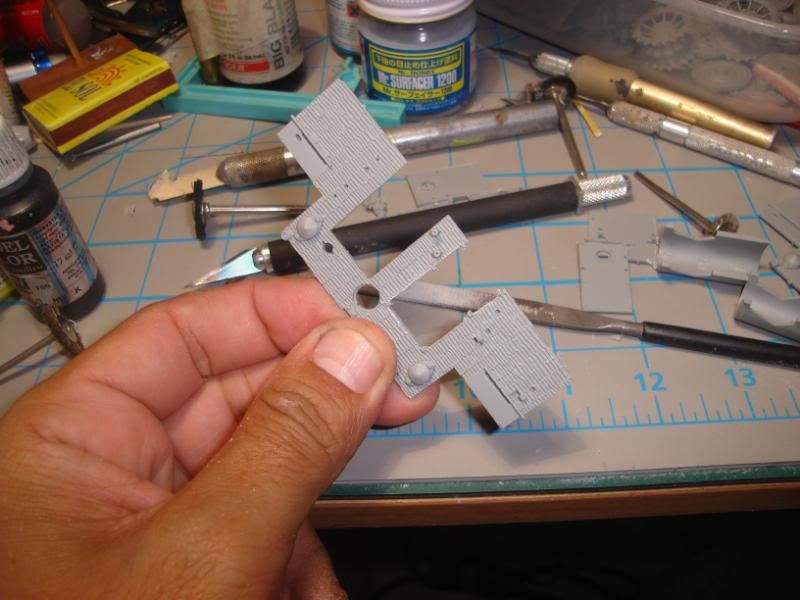

Pegado y anclaje






Pegado y fijacion de piezas mediante "tabs" de pvc desde adentro




Acabado final!


Seguimos!!!

Andres Mora
Dese Duro confused
Volver arriba Ir abajo
Ver perfil de usuario
Sergio Tschundin

avatar

Cantidad de envíos : 1515
Localisation : Venezuela
Fecha de inscripción : 15/07/2007

MensajeTema: Re: Tiger I Late version Michael Wittmann   Miér 06 Ene 2010, 9:17 pm

Andresito... Surprised Surprised Surprised

Al fin te veo picando para colocar otra... eso yo lo llamo canibalizar... ESTAS LLEGANDO AL LADO OSCURO, BIENVENIDO... joc joc joc

Hablando en serio... se ve muy buena la mejora... Crying or Very sad Crying or Very sad Crying or Very sad
Volver arriba Ir abajo
Ver perfil de usuario http://www.ruedasycadenas.com.ve
ricardo rivas

avatar

Cantidad de envíos : 1002
Edad : 47
Localisation : caracas, Venezuela
Fecha de inscripción : 20/07/2007

MensajeTema: Re: Tiger I Late version Michael Wittmann   Jue 07 Ene 2010, 8:27 pm

Saludos Andresito.

Mosca que así se empieza al scratch e inventos raros jejejeje…

Bueno esta muy bien la corrección, se nota el puñal sobre tigre I jejejeje…..

Tomando nota para corregir el mío cuando toque…

Seguiré pendiente a los avances.

Un abrazo.
Volver arriba Ir abajo
Ver perfil de usuario
Andres Mora

avatar

Cantidad de envíos : 721
Fecha de inscripción : 16/07/2007

MensajeTema: Re: Tiger I Late version Michael Wittmann   Vie 08 Ene 2010, 12:38 pm

Gracias por los comments!!! seguimos!!!

confused
Volver arriba Ir abajo
Ver perfil de usuario
barkmann424

avatar

Cantidad de envíos : 1
Edad : 50
Localisation : Oldham, Manchester, North West England
Fecha de inscripción : 07/01/2010

MensajeTema: Re: Tiger I Late version Michael Wittmann   Miér 13 Ene 2010, 3:34 am

Hola' Andres! Hello everybody! Sleep Well I finally made it to your excellent site! Cool
I must say firstly, that there is an amazing wealth of skills and knowledge on show here. Thank you for inviting me, and sharing this with me.
Andres the way you have tackled the rear hull plate is fantastic. I will have to give that a go.

Looking forward to the rest of the build Andres... Cheers Phil. trop
Volver arriba Ir abajo
Ver perfil de usuario http://barkmannscorner.blogspot.com/
Ruedas y Cadenas
Admin
avatar

Cantidad de envíos : 25
Fecha de inscripción : 15/07/2007

MensajeTema: Re: Tiger I Late version Michael Wittmann   Jue 14 Ene 2010, 6:38 am

Greetings Phil ... Rolling Eyes Rolling Eyes Rolling Eyes

My name is Sergio Tschundin, I am the webmaster of Ruedas y Cadenas and the administrator of this forum, I welcome you to be around here, also I commend the excellent work being done with the Tigers, the only thing I can tell that you will have the doors open on this forum. Welcome ... Rolling Eyes
Thank you for participating ... Laughing Laughing Laughing

Sergio Tschundin
Ruedas y Cadenas
Volver arriba Ir abajo
Ver perfil de usuario http://www.ruedasycadenas.com
